Maintenir la sûreté et l'opérabilité de vos équipements

en environnement sismique

Les événements sismiques, bien qu’imprévisibles, représentent un risque majeur pour la continuité de service et la sécurité des équipements et des installations industrielles. Face à des exigences réglementaires en constante évolution et aux changements environnementaux, la qualification sismique de vos équipements est essentielle. Confier la réalisation de vos essais sismiques à un organisme accrédité par le COFRAC est une source indiscutable de confiance. La tenue d’essais sismiques apporte ainsi la preuve objective de la tenue structurelle et fonctionnelle de vos équipements critiques dans des conditions extrêmes.



Pour la réalisation d’essais sismiques, bénéficier d’une compétence technique reconnue et d’équipements de pointe est clé. Votre enjeu: transformer le risque sismique en une vérification de la conformité et de la fiabilité de vos équipements industriels critiques et stratégiques. Notre expertise adossée à celle du Groupe Apave vous garantit :



Sopemea est le partenaire de confiance et d’expertise des acteurs industriels qui souhaitent réaliser un essai de tenue aux séismes grâce à des essais sismiques réalistes, fiables et accrédités COFRAC. Nos laboratoires avec des équipements de pointe vous permettent de bénéficier de moyens d'essais sismiques polyvalents, adaptés à vos contraintes et besoins et notamment :



Une table triaxiale (2,2 m x 2,2 m) :

  • Permet des essais en mode mono, bi ou triaxial.
  • Plage de fréquence : de 0,1 Hz à 150 Hz.
  • Capacité : équipements allant jusqu'à 2000 kg.
  • Performance : vitesse maximale de 1,7 m/s avec des déplacements de 200 mm pour un réalisme maximal.



Deux tables bi-axiales :

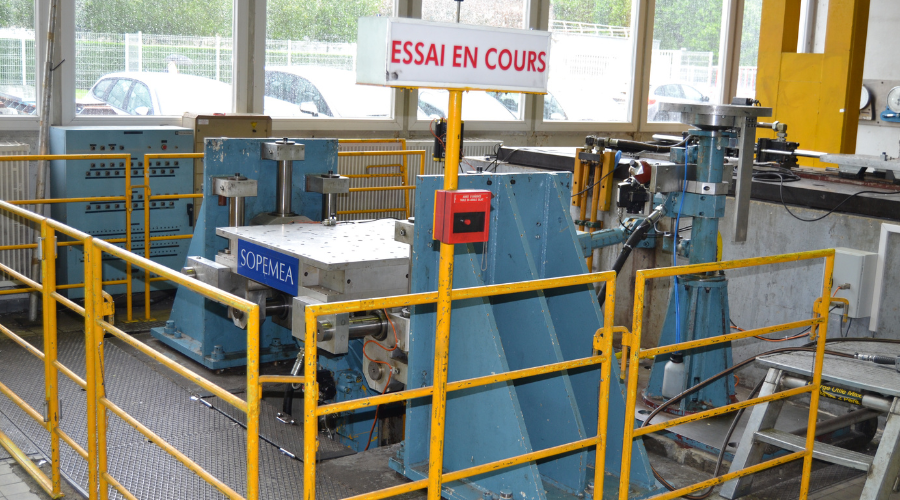

  • Une petite table (1 m x 1 m) pour les composants légers.
  • Une grande table (3 m x 3 m) pour les équipements volumineux pouvant aller jusqu'à plusieurs tonnes.



Nous sommes également équipés de deux ponts roulants de 10 tonnes chacun et de multiples accès pour faciliter l'acheminement des grands équipements.

Obtenir un devis

Répondre à vos

enjeux sismiques

Nous avons été récemment sollicités pour la réalisation d’essais dans le cadre du projet Carrier-EDF. Notre client souhaitait s’assurer de la résistance au risque sismique d’équipements critiques dans le cadre de ce projet:  des refroidisseurs destinés au refroidissement de secours des locaux techniques de centrales nucléaires en France.



Du 2 au 4 juin 2025, ont été menés avec succès les tests de validation sismiques sur le nouveau groupe d'eau glacée AquaForce®30XF de Carrier.



La réalisation de ces essais de tenue sismique représentait un enjeu de taille pour le Groupe Carrier : garantir la résistance et le fonctionnement optimal de ses machines, y compris en cas de séisme, pour répondre au cahier des charges d'EDF DIPDE. Ces refroidisseurs sont en effet destinés au refroidissement de secours des locaux techniques des centrales nucléaires en France.

Les acteurs industriels doivent pouvoir s’adosser à des partenaires rigoureux dans la qualification de leurs équipements pour des environnements critiques. Le choix du Groupe Carrier s’est orienté vers les équipes Sopemea qui proposent un accompagnement technique personnalisé à chaque demande et à chaque étape du processus d’essai :

  • Préparation des essais
    Préparation des essais

    Echange avec le client sur ses besoins avec un point d’attention sur les conditions de montage de l’équipement testé sur le moyen d’essai, spectre de réponse au choc-amortissement, séquencement des essais, contrôles fonctionnels avant/pendant/après essai

  • Réalisation des essais
    Réalisation des essais

    Un premier essai sans équipement client pour paramétrer la table de séisme, puis mise en place de l’équipement client et réalisation de l’essai

  • Après les essais
    Après les essais

    Emission du rapport d'essai

  • Préparation des essais
    Préparation des essais

    Echange avec le client sur ses besoins avec un point d’attention sur les conditions de montage de l’équipement testé sur le moyen d’essai, spectre de réponse au choc-amortissement, séquencement des essais, contrôles fonctionnels avant/pendant/après essai

  • Réalisation des essais
    Réalisation des essais

    Un premier essai sans équipement client pour paramétrer la table de séisme, puis mise en place de l’équipement client et réalisation de l’essai

  • Après les essais
    Après les essais

    Emission du rapport d'essai

  • Préparation des essais
    Préparation des essais

    Echange avec le client sur ses besoins avec un point d’attention sur les conditions de montage de l’équipement testé sur le moyen d’essai, spectre de réponse au choc-amortissement, séquencement des essais, contrôles fonctionnels avant/pendant/après essai

  • Réalisation des essais
    Réalisation des essais

    Un premier essai sans équipement client pour paramétrer la table de séisme, puis mise en place de l’équipement client et réalisation de l’essai

  • Après les essais
    Après les essais

    Emission du rapport d'essai

Sécuriser la continuité de vos services :

nos essais sismiques face à vos exigences sectorielles

La qualification sismique est un enjeu majeur et un prérequis réglementaire dans tous les domaines où la continuité de service et la sûreté sont non négociables. Nous vous accompagnons, par une approche méthodologique rigoureuse, fruit de notre expertise, pour répondre aux spécifications les plus strictes de vos secteurs.



Expertise en essais sismiques nucléaires : sûreté, qualification et conformité

  • Votre besoin : valider la tenue de vos équipements pendant et après l’application d’un spectre de séisme
  • L'exigence : tenue en conditions normales et post-accidentelles
  • Notre solution : essais mono, bi ou triaxiaux pour une simulation réaliste respectant les exigences du secteur nucléaire
  • Normes maîtrisées : RCC-E, IEEE 344...
  • Votre bénéfice : réalisation du processus complet depuis le vieillissement de vos équipements selon IEEE 323 aux essais sismiques de qualification en un seul lieu, simplifiant ainsi votre démarche.
Obtenir un devis

Des moyens d'essais qui

répondent à vos besoins

Performants et pouvant accueillir des équipements de toutes dimensions, nos moyens d’essais visent la fiabilité de vos résultats. Nous comptons parmi nos moyens d’essai une table triaxiale, utilisée principalement pour les essais sismiques. Cette table permet à Sopemea de réaliser des essais :



  • Réalistes : représentatifs des vraies sollicitations rencontrées lors de séismes
  • Précis : proche des calculs numériques et des simulations des industriels
  • Conformes : répondant aux exigences des normes
  • Efficaces : offrant une capacité de production accrue pour sécuriser vos qualifications



La table triaxiale permet de réaliser des essais en mode mono, bi ou triaxial sur des équipements allant jusqu’à 2000 kg. Elle atteint une vitesse maximale de 1,7 m/s avec des déplacements de 200 mm, garantissant un réalisme maximal. Nous possédons également deux tables bi-axiales : une table bi-axiale (1 m x 1 m) pour les essais sur composants légers et une table bi-axiale (3 m x 3 m) pour des essais sur équipements volumineux pouvant aller jusqu’à plusieurs tonnes.

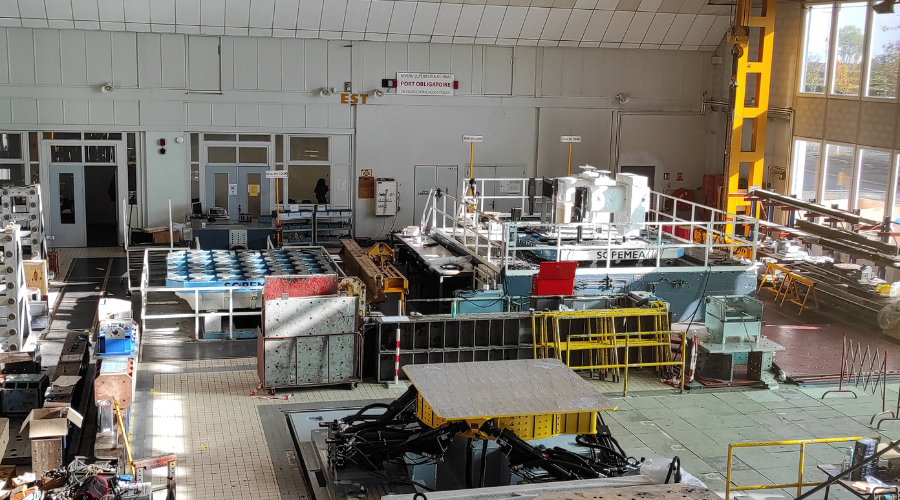

Le laboratoire de Vélizy est équipé de deux ponts roulants de 10 tonnes chacun et de plusieurs accès au sein des halls pour l’acheminement de vos grands équipements.

Cette variété de moyens nous permet de répondre à vos besoins en termes d’essais de qualification sismique.



  • Reproduction des mouvements complexes d’un séisme : nous réalisons des essais sur nos tables en mode mono, bi ou triaxial afin de reproduire au mieux les mouvements des séismes.
  • Synthèse d'accélérogrammes précis : nous utilisons des signaux temporels pour générer des spectres de réponse de choc (SRC) qui fournissent une couverture complète et précise de l’enveloppe spectrale, garantissant la validité normative de la qualification de votre équipement.
  • Instrumentation avancée et analyse fonctionnelle : nous effectuons des mesures via des capteurs accélérométriques afin d’évaluer le comportement structurel de votre équipement, vérifier la fonctionnalité de votre système pendant et après le séisme pour garantir son opérabilité.



En utilisant ces moyens, les équipes Sopemea vous confèrent un avantage compétitif décisif dans votre gestion de projet tout en vérifiant la solidité et la fiabilité de vos équipements.

Obtenir un devis

Comprendre le processus

d'essais sismiques

Nous réalisons des essais sismiques principalement pour le nucléaire civil ou militaire, un secteur où la sécurité est primordiale. Les essais de séisme évaluent la tenue aux tremblements de terre, le comportement fonctionnel et la tenue structurelle de vos équipements dans des conditions extrêmes. Notre protocole d’essais est conçu pour une précision et une fiabilité maximales :
Chiffre #1
Synthèse des accélérogrammes
Nous générons les signaux sismiques d’entrée qui seront appliqués.
Nous générons les signaux sismiques d’entrée qui seront appliqués à la table bi-axiale ou triaxiale. Ces signaux sont synthétisés afin de représenter au mieux le séisme spécifié.
Triangle-svg
bullet-svg
Chiffre #2
Essai à blanc
Vérification de la chaîne de test et de notre moyen d'essai.
Nous effectuons un test préliminaire pour valider l’ensemble de la chaîne de test. L’objectif est de vérifier que la table est capable de reproduire le signal sismique avec la précision requise.

Triangle-svg
bullet-svg
Chiffre #3
Montage et préparation
Placement des capteurs sur votre équipement.
Nous soumettons l’équipement à un balayage en fréquence à faible niveau d’excitation sur chaque axe afin d’identifier les fréquences propres ou de résonance de l’équipement.
Triangle-svg
bullet-svg
#4
Recherche des fréquences de résonance
Identification des fréquences propres ou de résonance de l’équipement.
Nous soumettons l’équipement à un balayage en fréquence à faible niveau d’excitation sur chaque axe afin d’identifier les fréquences propres ou de résonance de l’équipement.

Triangle-svg
bullet-svg
Essais sismiques
Application des signaux sismiques de qualification.
L’application des signaux sismiques de qualification s’effectue en deux niveaux distincts. Le niveau S1 qui représente un séisme modéré auquel l’équipement pourrait être confronté plusieurs fois dans son cycle de vie, puis le niveau S2 qui représente le séisme maximal de conception.
Triangle-svg
bullet-svg
""
Vérifications structurelles et fonctionnelles finales
Vérification complète de l’équipement.
Après l’application du séisme de conception S2 une vérification complète de la fonctionnalité ou du comportement de l’équipement est effectuée.
Triangle-svg
bullet-svg
Chiffre #1
Synthèse des accélérogrammes
Nous générons les signaux sismiques d’entrée qui seront appliqués.
Nous générons les signaux sismiques d’entrée qui seront appliqués à la table bi-axiale ou triaxiale. Ces signaux sont synthétisés afin de représenter au mieux le séisme spécifié.
Chiffre #2
Essai à blanc
Vérification de la chaîne de test et de notre moyen d'essai.
Nous effectuons un test préliminaire pour valider l’ensemble de la chaîne de test. L’objectif est de vérifier que la table est capable de reproduire le signal sismique avec la précision requise.

Chiffre #3
Montage et préparation
Placement des capteurs sur votre équipement.
Nous soumettons l’équipement à un balayage en fréquence à faible niveau d’excitation sur chaque axe afin d’identifier les fréquences propres ou de résonance de l’équipement.
#4
Recherche des fréquences de résonance
Identification des fréquences propres ou de résonance de l’équipement.
Nous soumettons l’équipement à un balayage en fréquence à faible niveau d’excitation sur chaque axe afin d’identifier les fréquences propres ou de résonance de l’équipement.

Essais sismiques
Application des signaux sismiques de qualification.
L’application des signaux sismiques de qualification s’effectue en deux niveaux distincts. Le niveau S1 qui représente un séisme modéré auquel l’équipement pourrait être confronté plusieurs fois dans son cycle de vie, puis le niveau S2 qui représente le séisme maximal de conception.
""
Vérifications structurelles et fonctionnelles finales
Vérification complète de l’équipement.
Après l’application du séisme de conception S2 une vérification complète de la fonctionnalité ou du comportement de l’équipement est effectuée.

Nos experts répondent à vos questions

concernant les essais sismiques

  • Qu'est-ce qu'un essai sismique ?

    Un essai sismique est une simulation en laboratoire visant à vérifier la tenue d’un équipement soumis à un tremblement de terre. Il est essentiel pour la qualification de sûreté des équipements critiques. L’objectif est de s’assurer que l’équipement reste opérationnel pendant et après un séisme, ou alors, qu’il se mette dans le mode de sécurité prévu pour garantir l’intégrité du système global.

  • Quelle est la différence entre un essai biaxial et un essai triaxial ?

    L'essai biaxial simule le mouvement sur deux axes simultanément. L'essai triaxial reproduit le mouvement sismique simultanément sur les trois axes (X, Y, et Z) et assure des simulations multiaxes plus réalistes en particulier pour les essais basse fréquence et les grands déplacements.

  • Le vieillissement est-il pris en compte dans la qualification sismique nucléaire ?

    Oui, absolument. Selon des normes comme l'IEEE 323 et l'IEEE 344, les équipements nucléaires de Classe 1E doivent souvent subir un processus de vieillissement accéléré (simulant les effets de la température, de la pression et du temps) avant de réaliser l'essai sismique final. Ceci permet de s'assurer que l'équipement conservera ses propriétés mécaniques et électriques à la fin de sa durée de vie nominale.

  • Qu'est-ce que le SRC (spectre de réponse de choc) ?

    Le SRC est la représentation graphique des accélérations maximales qu'un équipement peut subir à différentes fréquences lors d'un séisme. Lors des essais, le laboratoire doit s'assurer que le SRC Généré (SRG) par le banc d'essai enveloppe (est supérieur ou égal à) le SRC Exigé (SRE) par le cahier des charges client ou par la norme (ex : SRE lié au Séisme Majoré de Sécurité - SMS).

  • Sopemea propose-t-elle un accompagnement en amont des essais sismiques ?

    Notre offre intègre une phase d’ingénierie et de simulation numérique. Nous pouvons réaliser des analyses modales et des calculs au séisme. Cela permet de prédire le comportement de vos équipements, de valider l’outillage d’essai et d’optimiser le protocole de qualification séisme.

  • Quelles sont les principales normes d’essais sismiques appliquées par Sopemea ?

    La qualification au séisme impose le respect de normes extrêmement rigoureuses. Fort de notre expertise dans les secteurs critiques, nous maîtrisons et appliquons les principales normes d’essais sismiques :



    • IEC/IEEE 60980-344 (USA)
    • RCC-E (EDF)
    • RCC-M (EDF)
    • KTA (Allemagne)
    • GR-63 CORE (TELCORDIA USA)
    • IEC 60068-3-3 (International)
    • BTR 91C112 (EDF)
    • STD 7426 (ORANO)

        Pourquoi

        choisir Sopemea ?

        chiffre 1

        Une offre complète d'essais et de services associés

        Une expertise multidisciplinaire R&D en continu. La possibilité de réaliser vos campagnes d’essais et de répondre à vos problématiques de simulations numériques et d'expertises mesures.
        chiffre 2

        + de 75 ans d'expérience dans les essais de qualification

        Une compétence technique et des connaissances réglementaires sur chaque secteur d'activité de nos clients.
        L'accréditation COFRAC pour nos laboratoires en France, UKAS au Royaume-Uni.
        chiffre 3

        Un réseau de proximité

        Un large parc de moyens d'essais et des centres de calculs pour vous conseiller depuis la phase d'études de vos projets jusqu'à la réalisation de vos essais.
