Essais de compatibilité électromagnétiques (CEM)

Evaluez les perturbations électromagnétiques sur vos équipements grâce aux essais CEM.

Les essais de compatibilité électromagnétiques (CEM) consistent à vérifier la capacité d’un matériel électrique ou électronique à fonctionner de façon satisfaisante dans son environnement électromagnétique sans provoquer lui-même des perturbations électromagnétiques gênantes pour tout ce qui se trouve dans cet environnement.

Les essais
CEM

La gamme d'essais CEM proposée par Sopemea permet de tester la compatibilité ou la résistance aux ondes sur un produit, un équipement, un système ou une infrastructure. Sopemea réalise :
  • Des essais d’émission : les perturbations générées par le matériel sous test sont mesurées et comparées aux limites normatives ou spécifications constructeurs
  • Des essais d’immunité : le comportement de l’équipement sous test est analysé lorsqu’il est soumis à des perturbations dont le type et les niveaux sont définies dans les normes ou les spécifications constructeurs.

Nos
prestations

L'intérieur d'une cage CEM
L'intérieur d'une cage CEM

La gamme des essais proposée par Sopemea est la suivante :

  • Émissions conduites du DC à 400 MHz
  • Émissions rayonnées : champ magnétique entre 0 Hz et 30 MHz et champ électrique entre 10 kHz et 40 GHz. (Chambre anéchoïque et CRBM)
  • Susceptibilité conduite (BCI : 10 kHz – 500 MHz) jusqu’à 3 A
  • Susceptibilité rayonnée (10 kHz – 40 GHz) jusqu’à 30 kV/m
  • Essais de foudre effets indirects (LIE)
  • Essais de foudre effets directs avec générateur fournissant jusqu’à 200 kA
  • Essais électriques sur les réseaux d’alimentation (« réseau de bord »)
  • Essais de décharges électrostatiques
  • Essais d’impulsion électromagnétique d’origine nucléaire (IEMN) rayonnés et conduits
  • Essais Radio
  • Essais DRAM (Dommages dus aux rayonnements électromagnétiques sur les armes et les munitions)
  • Essais de mesures DREP (Dangers des Rayonnements Electromagnétiques sur les Personnes)
  • Essais de mesures de paramètres Zt (fonctions de transfert)
  • Mesure d’efficacité de Blindage (GAM-T20 et IEEE 299)
  • Calcul du DAS - contactez  AxesSim, experts en simulation numérique

Notre expertise
CEM

""
""

Nous sommes spécialisés dans la protection CEM et foudre des systèmes et équipements électroniques et autonomes.



TéléchargezDécouvrez notre plaquette expertise CEM

Des cages CEM adaptées

à la taille de vos équipements

Sur chacun de nos sites nous disposons de tous les équipements nécessaires afin de répondre à vos besoins de campagne d’essais CEM.

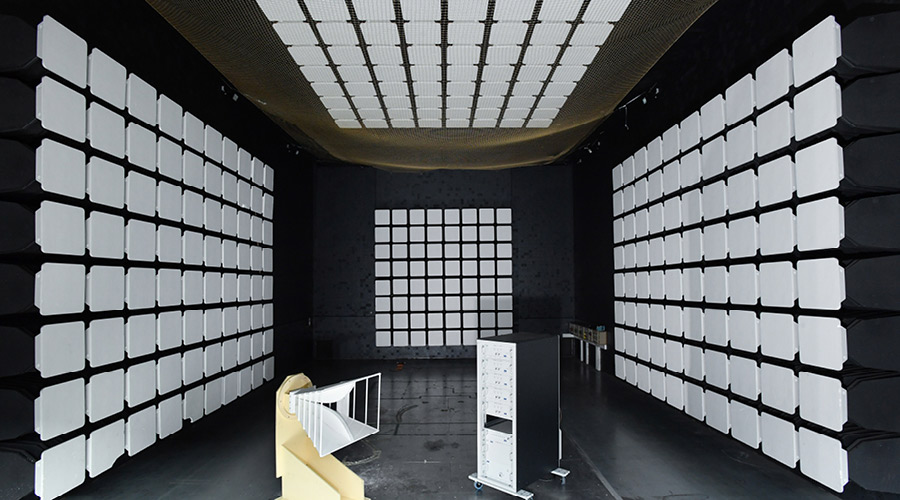

Sopemea propose des cages full-anéchoïques, semi-anéchoïques et réverbérantes pour réaliser les essais. Nous pouvons tester des véhicules (volume utile jusqu’à 500 m³) avec extraction des gaz d’échappement. Nos cages sont pourvues de salles de mesures isolées et contiguës afin de garantir un environnement propice aux essais.

Nos essais foudre

Sopemea est également l’unique entité privée en Europe disposant d’un générateur de foudre à effets directs en courant jusqu’à 200 kA. Disposant d’une zone de test de 3 m x 2,5 m x 2,5 m extensible sur demande, nous sommes en mesure d’appliquer des formes d’onde A, Ah, B, C et D seules ou combinées. [Démonstration vidéo]

Tous les équipements extérieurs d’un aéronef ou de tout système militaire peuvent donc être qualifiés à la foudre dans le laboratoire Sopemea de Toulouse. Grâce au LG200k, il est également possible d’évaluer les effets directs de la foudre sur tout élément de structure : panneaux métalliques ou composites, hublots, etc. _

Vous pouvez retrouver le reportage d’AeronewsTV sur l’extension de notre générateur de foudre à Toulouse :

CRBM et chambres semi anéchoîques mobiles
CRBM et chambres semi anéchoîques mobiles

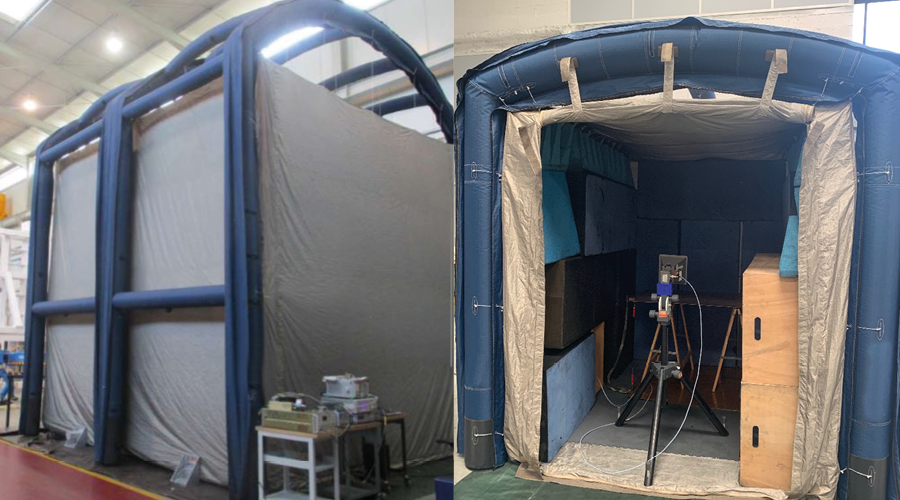

Nous disposons aussi d’une CRBM (Chambre Réverbérante à Brassage de Modes) mobile permettant de réaliser tout type d’essais directement sur site client. Nous pouvons atteindre en essais champs forts sur site client par ce moyen des niveaux supérieurs à 6 kV/m. (Largeur : 5,5 m, Hauteur : 5,2 m, Longueur : 6 m)


Les servitudes disponibles (puissances électriques, fréquences réseaux électrique 50Hz/60Hz/400Hz, pression et débit hydrauliques…) permettent de réaliser ces essais sur des matériels dans leurs conditions opérationnelles.

Les prestations d’essais sont menées par des ingénieurs et techniciens qualifiés.

Normes

d'essais

Aéronautique

  • RTCA/DO-160 toutes les versions
  • Eurocae/ED14 toutes versions

Spécifications

  • Airbus : ABD0100.1.2 ; ABD0100.1.8…
  • Boeing : D6-16050…
  • Dassault : DGT
  • Bombardier…

Défense



Nos experts répondent à vos questions

  • Les tests CEM pour la conformité CE peuvent-ils se réaliser dans nos locaux ?

    Oui, nous pouvons venir sur site réaliser les essais CEM lorsque la machine n'est pas déplaçable dans nos centres d'essais. Un temps de 5 minutes sera nécessaire devant chaque face de la machine.
  • Est-ce que les EMI correspondent à ce qu'on peut appeler harmonique en électricité ?

    Non, les deux termes sont différents. Les harmoniques sont un sujet basses fréquences lié à la qualité du réseau de distribution. EMI signifie "interférence électromagnétique", c'est un sujet hautes fréquences qui peut provoquer des champs Électriques et Magnétiques qui se coupleront au voisinage, au-delà du MHz.
  • Quelles sont les manifestations typiques d’un défaut CEM, pour les différencier rapidement d'autres problèmes ?

    Voici quelques exemples que nous pouvons observer lors de défaillances CEM : communications numériques perturbées, mesures de capteurs avec des variations brutales ou normales, détections de défaut qui n'existent pas, enclenchement spontané d'un actionneur...
  • Est-il possible de justifier la conformité CEM en s'appuyant sur une norme militaire (AECTP, MIL STD) ?

    Absolument, à condition que votre machine soit une application de défense. Pour des applications civiles, utiliser des équipements militaires (avec les recommandations d'installation et de câblage) est sans doute une surenchère technique et financière.

    Au final, vous réaliserez des essais CEM de la machine : la conclusion sur la conformité fournira la preuve pour répondre aux exigences essentielles de la directive machine.

  • Quel est le coût d'un accompagnement CEM ?

    Nous appliquons un tarif dégressif selon la durée et sommes en capacité de gérer vos urgences, qu’elles soient en France ou à l’international.
  • Pour quelles raisons les essais CEM ne sont-ils pas inclus dans la certification CE ?

    La déclaration CE doit faire référence à la Directive Machine et à la norme EN60204-1. Cette dernière exige la conformité CEM. Les essais sont donc inclus sauf si vous êtes capable de justifier par calculs votre conformité à toutes les normes d'essais, ce qui est difficile à démontrer.
  • Pourquoi les seuils CM varient-ils selon les pays dans l'application des Directives Européennes ?

    La Directive Européenne est identique pour tous les États membres. Seules les normes qui répondent à la directive peuvent introduire des déviations pour chacun des pays. Lors des essais CEM pour un marquage CE, nous prenons en compte toutes les déviations de tous les états européens.
  • Il existe une norme CEM machine (ISO 13766), mais les fournisseurs des composants électroniques utilisent d'autres normes industrielles : comment gérer cet écart ?

    Effectivement, cette norme concerne les engins de terrassement qui sont des véhicules roulants. Elle n'est pas en lien direct avec la Directive Machine présentée lors de notre webinaire. Les composants embarqués devraient à minima répondre au règlement ONU R10 concernant les véhicules.

    Si ce n'est pas le cas, les environnements CEM industriels et automobiles étant différents, il sera difficile de passer les essais avec succès. Les choix de composants devront être reconsidérés ou il faudra demander une évolution à certains fournisseurs pour disposer de composants qualifiés R10.


  • Dans un bâtiment (industriel et tertiaire), nous observons des disjonctions aléatoires et inexpliquées au niveau du TGBT : auriez-vous des pistes de diagnostic ?

    Certains équipements génèrent des émissions conduites, comme des variateurs. Ces courants hautes fréquences pourraient perturber des différentiels. Il faudrait revoir le choix des équipements appropriés.

    Une autre piste serait d'analyser le câblage de la distribution électrique et le maillage des conducteurs PE entre les équipements installés.


  • Une anomalie CEM peut-elle être à l'origine d'un incendie ?

    Une faiblesse CEM pourrait entraîner des erreurs dans le circuit de commande ou de pilotage, pouvant déclencher par effet rebond un incendie. Heureusement cela est très anecdotique vu les exigences du marquage CE sur les composants, machines.... Seule la foudre directe sur les lignes ou le bâtiment pourrait provoquer un début d'incendie et d'importants dégâts bloquant la continuité de service.
  • En tant que fabricants de machines, nous justifions déjà la conformité et réalisons le câblage selon les normes. Quelles mesures supplémentaires pouvons-nous effectuer pour assurer la CEM ?

    Le test d'équipotentialité est réalisé en continu. Le composant dans le plan fréquence de la CEM reste inconnu. La voie royale est de réaliser des essais CEM de votre machine ou gamme de machine.
    Avec une analyse du risque CEM, interne et externe à la machine, nous pouvons vous aider à anticiper les modifications à apporter avant les essais. Attention : les règles à respecter doivent impérativement être à jour.

    Les règles de câblage sont utiles mais il y a d'autres points de vigilance à prendre en compte. Notre stage "CEM des systèmes et installations" pourrait enrichir et ajuster votre savoir-faire.

  • Un variateur sur une machine d'eau glacée peut-il polluer le réseau électrique du TGBT qui l'alimente en modifiant les harmoniques du réseau électrique ?

    Le marquage CE d'un variateur, comme tout produit raccordé au secteur, prévoit des essais de limitations des harmoniques. Si votre variateur est installé comme décrit par le fabricant, avec les options ou recommandations de filtrage précisées dans la notice, tout devrait bien fonctionner. Si vous ne montez pas ces éléments, vous allez polluer l’ensemble du réseau, les équipements au voisinage en harmonique et surtout en émission conduite CEM jusqu'à des fréquences de quelques dizaines de MHz.
  • Est-ce que le règlement européen à modifié la directive machine sur le sujet de la CEM ?

    Il n'y a pas eu d'évolution majeure sur la CEM entre la version de 2006 et celle de 2018 de la EN60204-1 qui répond à la directive machine. L'analyse de risque et les essais CEM étaient déjà en application. Si cela a pu être omis par un large public, c'est sans doute par méconnaissance du sujet.

Nous répondons aux normes

de marquage CE

DIRECTIVE CEM 2014/30/UE



Génériques : IEC/NF EN 61000-6-1 / 61000-6-2 / 61000-6-3 / 61000-6-4…



Produits :

  • IEC/NF EN 55014-1/2 (Appareils électrodomestiques)
  • 55024 (ATI)
  • 50155/50121-3-1/2 50121-4/5 (Ferroviaire)
  • 61131 (Automates programmables industriels)
  • 60945 (Matériels et systèmes de navigation et de radiocommunication)
  • 61326-1 (Appareils de mesures ou de laboratoire)
  • 60601-1-2 (Appareils électro-médicaux)
  • 301 489-1 + -x (CEM produits Radio)



Mesures : IEC/NF EN

  • 61000-3-2 (Harmoniques)
  • 61000-3-3 (Flickers)
  • 55011 / 55022 / 55032
  • CISPR 16-2-1 / CISPR 16-2-3



Immunité

  • IEC/NF EN 61000-4-2 / 61000-4-3 / 61000-4-4 / 61000-4-5 / 61000-4-6 / 61000-4-8 / 61000-4-9 / 61000-4-11 / 61000-4-12 / 61000-4-16 / 61000-4-18 / 61000-4-29



DIRECTIVE RADIO (RED) 2014/53/UE



  • ETSI EN 300 328, ETSI EN 300 220, ETSI EN 300 330, ETSI EN 300 440, ETSI EN 301 893, ETSI, ETSI EN 301 413



DIRECTIVE BASSE TENSION 2014/35/UE



  • IEC/NF/EN 60950 ; IEC/NF/EN 62368 : Appareils de traitement de l’information (ordinateurs, calculateurs…)
  • IEC/NF/EN 61010 : Appareils de mesure et de régulation (bancs d’essais, appareils de laboratoire…)
