Sopavib réalise des essais IP et IK pour Vignal Group

A la Une02/06/2022
Sopavib, filiale de Sopemea (groupe Apave), située à Genas (69), réalise des essais IP et IK sur un feu arrière de camion de la société Vignal Group, client historique de Sopavib. Les essais IP (Indice de protection) testent la résistance à l’intrusion de corps solides étrangers contre l’accès aux parties dangereuses et à la pénétration de liquide. Les essais IK (protection mécanique internationale) testent la résistance mécanique aux chocs et impacts.

Notre laboratoire Sopavib a réalisé des essais IK et IP eau sur un feu arrière de camion de la société Vignal Group afin de tester son étanchéité et sa résistance mécanique. Les essais IP pratiqués ont permis de valider l’étanchéité du feu aux infiltrations d’eau, à la poussière et à la pénétration de corps solides, pouvant altérer le bon fonctionnement du feu.

Ces tests sont réalisés pour anticiper les risques électriques et éviter un court-circuit ou la prise de flammes. Cet essai est souvent accompagné d’une mesure de résistance d’isolement ou d’un test de tenue diélectrique. Les essais IK également réalisés ont évalué la résistance mécanique extérieure et intérieure du feu aux chocs et impacts.

Sopavib assure une qualité de service et d’expertise sur les essais IP et IK, en réalisant l’ensemble de ces prestations selon les normes ISO 20653, CEI 60529 et CEI 62262 sous accréditation COFRAC. Au centre d’essais Sopavib, tous les essais sont réalisés par nos experts en intérieur avec conditions ambiantes contrôlées.

 Evaluation de l’étanchéité du feu

de camion de Vignal Group avec 2 essais IP eau

Dans le cas des essais IP liquide sur le feu Vignal Group, nos experts étaient à la recherche de l'étanchéité parfaite du feu en réalisant des essais IP sévérisés selon la norme des véhicules routiers ISO 20653.

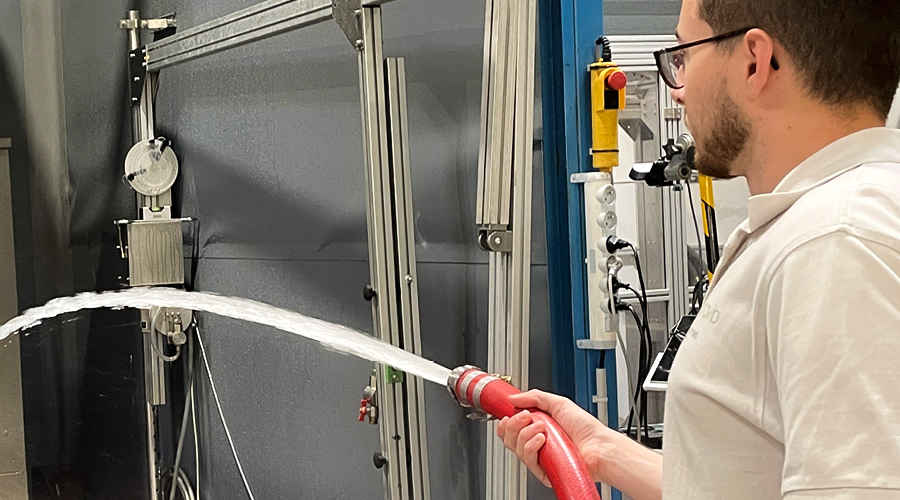

Les essais IPX6K et IPX9K ont été pratiqués pour Vignal Group afin de tester son étanchéité maximale. L'IPX6K consiste à utiliser un jet d’eau avec une buse de gros diamètre et un débit d’eau important (voir photo). Cet essai teste l’infiltration de l’eau dans le feu dans des conditions réalistes, simulant une station de lavage.


L’IPX9K est le niveau le plus élevé des IP eau. Il a été réalisé sur le feu, placé au centre d’un plateau tournant sous 4 buses fixes avec une distance au produit de 150 mm. Ces buses injectent de l’eau à 80°C sous 100 bars. Le but est de vérifier la tenue des joints et soudures du feu et que les lavages haute pression ne dégradent pas ses performances.

La robustesse mécanique du feu de camion :
test de résistance aux chocs

feu vignal

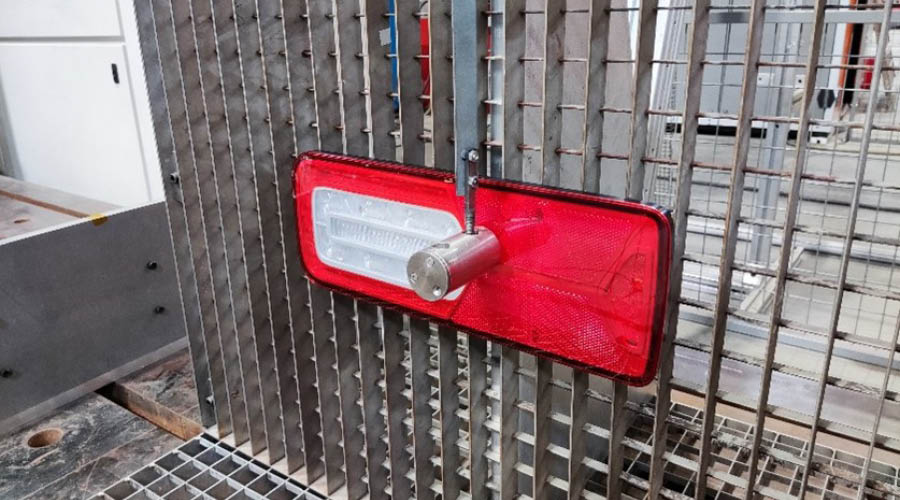

Les essais IK simulent une énergie d’impact par choc sur le produit, afin de tester sa robustesse mécanique, autant sur la partie extérieure du produit que sur la partie intérieure. Sur le feu de Vignal Group, l’IK7 a été pratiquée à l’aide d’un marteau pendulaire ; impact de 2 joules qui équivaut à la chute d’une masse de 0.5 kg d’une hauteur de 40 cm.


L’impacteur est lâché au centre du feu et sur chaque côté de la partie extérieure. La partie extérieure du feu n'a présenté aucune fissure après 5 impacts sur la face avant, tout comme l’intérieur du feu qui n’a présenté aucun déplacement de fils électriques et fonctionne toujours après ce choc, répondant à la conformité électrique attendue.

Sopavib réalise
tous les essais IP et IK

Notre laboratoire possède une grande expertise et réalise de plus de 200 essais IP et IK par an. Il vise toujours l’excellence grâce à un processus d’amélioration continue. Nous vous accompagnons pour garantir la conformité de votre produit avant sa mise sur le marché, pour lequel vous devez garantir un niveau de sécurité satisfaisant concernant la protection des personnes et des biens. Votre documentation produit doit satisfaire aux exigences des normes de sécurité électrique auxquelles le produit est soumis et y répondre en fonction de son implantation (intérieur, extérieur), telles que les indices de protection (appelé code IP et IK).


Plongée dans les
les essais IP eau de Sopavib

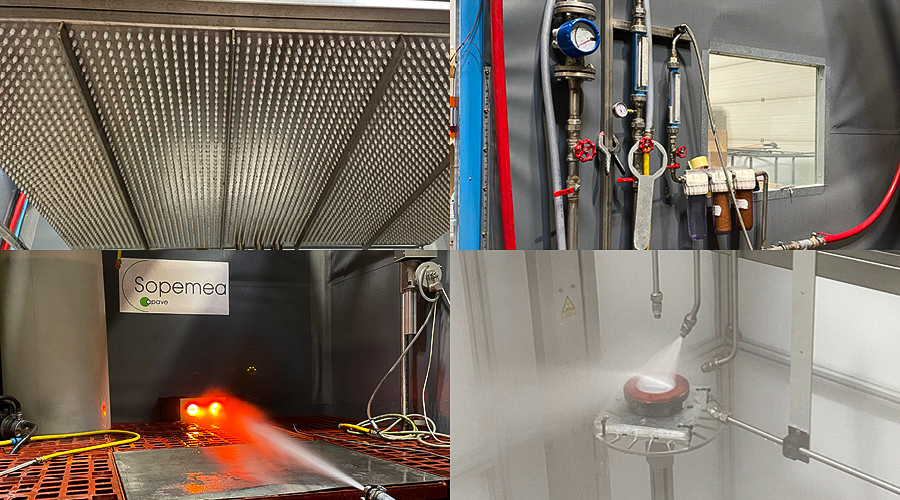

Les essais IP liquide imposent plusieurs niveaux de sévérité. Sopavib dispose de tous les moyens nécessaires pour pratiquer l’ensemble des sévérités IP eau sur vos produits, allant de la simulation de gouttes jusqu'à l'immersion totale en passant par les essais aux jets.

Nos moyens d'essais répondent à vos attentes ainsi qu’à l’étanchéité attendue de vos produits en passant par tous les niveaux de tests :



  • IPX1 & IPX2 : Protection contre les chutes verticales de gouttes d’eau avec spécimen en essai placé sur un plateau tournant sous un bac à goutte normalisé (inclinaison du spécimen à 15 degrés pour l’indice 2).
  • IPX3, IPX4 & IPX4K : Protection contre la pluie ou les projections d’eau. L’essai est réalisé, selon le type de spécimen, à l’aide d’un arceau oscillant normalisé (spécimen de plus grande longueur < 1.6m) ou une pomme d’arrosoir normalisée (spécimen de plus grande longueur > 1.6m).
  • IPX4K (avec pression augmentée) : il peut-être réalisé sur des spécimens allant jusqu’à 35 cm.
  • IPX5, IPX6 & IPX6K : Protection contre les jets d’eau. Essai réalisé à l’aide de buses normalisées dans toutes les directions sur l’enveloppe du spécimen.
  • IPX7 & IPX8 : Protection temporaire ou prolongée contre l’immersion. Essai réalisé en immergeant le spécimen en essais sous une hauteur d’eau définie par la spécification particulière. Un banc spécifique permet de créer des immersions jusqu’à 8 mètres.
  • IPX9 & IPX9K : Protection contre les jets d’eau haute pression et haute température. L’essai est réalisé en disposant le spécimen au centre d’un plateau tournant sous 4 buses haute pression (100 bars) normalisées.


Gros plan sur
les essais IP solide de Sopavib

Comme pour les essais IP liquide, les essais IP solide imposent plusieurs niveaux de sévérité. Sopavib possède les moyens pour tester tous les indices de protection contre l’accès aux parties dangereuses et la pénétration de corps étrangers.

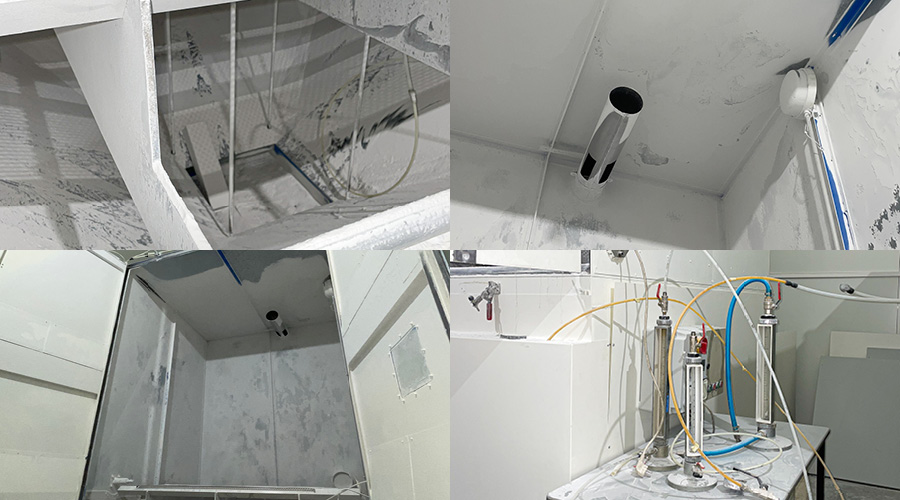

Pour les indices les plus élevés (IP5X et IP6X) Sopavib dispose d’une enceinte à poussière de 10 m³.

• IP1X : Protection contre l’accès aux parties dangereuses avec le dos de la main et contre la pénétration de corps étrangers de diamètre ≥ 50mm. Essai à la sphère normalisée de 50 mm appliquée sur toutes les ouvertures du spécimen.

IP2X : Protection contre l’accès aux parties dangereuse avec un doigt et contre la pénétration de corps étrangers de diamètre ≥ 12.5mm. Essai au doigt d’épreuve articulé de 12 mm et à la sphère normalisée de 12.5 mm appliqués sur toutes les ouvertures du spécimen.

IP3X : Protection contre l’accès aux parties dangereuse avec un outil et contre la pénétration de corps étrangers de diamètre ≥ 2.5mm. Essai au calibre d’accès de 2.5mm appliqué sur toutes les ouvertures du spécimen.

IP4X : Protection contre l’accès aux parties dangereuse avec un fil et contre la pénétration de corps étrangers de diamètre ≥ 1mm. Essai au calibre d’accès de 1mm appliqué sur toutes les ouvertures du spécimen.

IP5X : Protection contre la poussière. Essai dans une enceinte à poussière de talc, avec ou sans dépression à l’intérieur du spécimen en fonction de sa catégorie.

IP6X : Etanchéité à la poussière de talc. Essai réalisé en enceinte à poussière avec dépression à l’intérieur du spécimen en essais.

IP5KX & IP6KX : Etanchéité à la poussière d’Arizona type A2. Essai réalisé en enceinte spécifique avec cycle fonctionnel du spécimen.

Zoom sur
les essais IK solide de Sopavib

Sopavib teste la robustesse mécanique extérieure et intérieure de votre produit.

Les essais IK permettent de vérifier la robustesse mécanique aux chocs et impacts sur les enveloppes et les parties internes des spécimens.

Sopavib dispose de bancs d’essais avec masses associées (de 250 g à 5 kg) pour réaliser toutes les sévérités de IK01 (0.14J) à IK11 (50 J).
